Qno侠诺策略路由功能:电信走电信 联通走联通

使用多WAN路由器的网吧或企业,因为线路备份的需要,往往申请不同网络营运商的线路。例如两条ADSL一是中国电信,一是中国联通,当某家网络运营商掉线时,至少还有另一家线路可以顶住。另一个好处是不同营运商的电影服务器(VOD)及游戏服务器,就都同时可以上去了。这个功能可以省掉重新配置网关或网关切换软件,不过路由器怎么会知道那些流量是到电信,那些流量是到联通,让去看电信电影服务器就走电信,去联通电影服务器就走联通呢?



Qno侠诺科技的路由器支持策略路由功能,让到电信服务器的流量跑电信线路去,到联通服务器跑联通线路,多WAN看电影或玩游戏,都不再卡了。Qno的FVR9208/9208s, FVR9416/9416s, QVM1000/330均可支持策略路由功能,以下我们以FVR9416为例来看看实际上要如何配置?

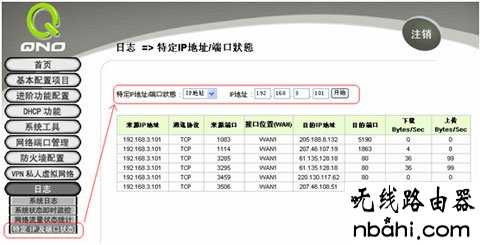

1.首先,你必须要先将电信及联通的电影服务器的IP地址先找出来。其方法是在FVR9208/s提供了可以在日志功能表中的特定IP位址/端口状态查询的功能,在某个正在看电影的用户IP,例如192.168.3.101去查询出电信及联通的电影服务器的IP位址,根据查询到的电影服务器的IP位址数据去做绑定协定或者用路由通信协议来达到此功能。

2.策略路由配置有二种方法可使用:一是使用绑定协定方式,按电信服务器的IP位址,设定各自的运营商WAN线路;二是使用指定路由设定,按电信服务器的IP地址,设定各自运营商的对外网关及WAN线路。这二种方式都可达到策略路由的目的,最大的差别是一般绑定的方式可允许的设定数量较少一些,而采用绑定的方式可容许的设定数量大些,用户可根据需求选用一种方法或同时配合使用。

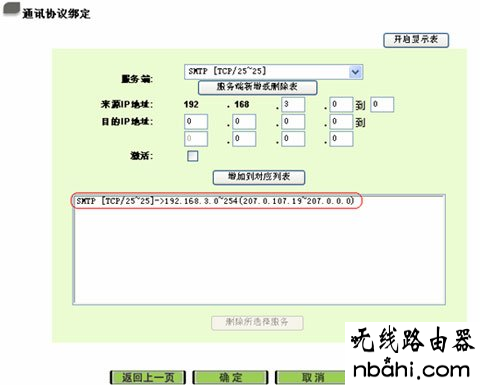

2.1 使用绑定协定绑定方式:
在中文配置功能表选择“基本配置专案” => “多广域网设置”,选择“界面配置”中需要绑定的WAN2端口里点“编辑”。假设现在电信的线路是接在WAN2,在绑定协议里设定如下:

  • 服务端: 所有端口〔TCP/UDP1-65535〕
  • 来源IP地址:192.168.3.0-25表示所有要去此电信的内部全部IP
  • 目的IP位址:将电信的服务器的IP地址填入此栏位如:207.0.107.19 to 55
  • 启动:打勾.

再来,若联通的线路是接在WAN3,在在中文配置选单选择“基本配置专案” => “多广域网设置”,选择“界面配置”中需要绑定的WAN3端口里点击“编辑”设定:

  • 服务端: TCP/UDP1-65535.
  • 来源IP地址:192.168.3.1-254表示所有要去此电信的内部全部IP
  • 目的IP位址:将联通的服务器的IP地址填入此栏位如:210.220.1.55 to 55
  • 启动:打勾.

以上设定即可将特定对外IP位址的连接需要,绑定到对应的运营商WAN端口。或者您也可以使用指定路由通信协议方式进行配置。

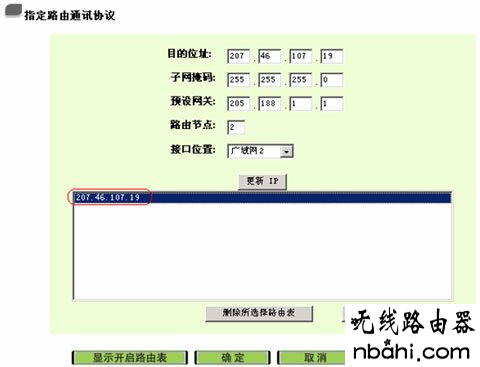

2.2使用指定路由通信协议设定.
此功能在中文配置选单选择“进阶功能配置”=> “路由通信协议”=>“指定路由通信协议“设定.
参考设定方式如下:

设定访问电信电影服务器路径:

  • 目地地址: 将电信的电影服务器的IP地址填入此栏位
  • 子网络遮罩: 填入子网络遮罩.一般填Class C 255.255.255.0
  • 默认网关: 填入广域网2的网关IP地址(电信线路)
  • 路由节点: 会经由几个路由器联机,建议值填2
  • 界面位置: 选择广域网2 (电信)

这样即可达到访问电信的电影服务器就从WAN2电信线路去访问.


设定访问联通电影服务器路径:

  • 目地地址: 将联通的服务器的IP地址填入此栏位
  • 子网络遮罩: 填入子网络遮罩.一般填Class C 255.255.255.0
  • 默认网关: WAN3的网关IP地址(联通线路)
  • 路由节点: 会经由几个路由器联机,建议值填2
  • 界面位置: 选择WAN3(联通)

这样即可达到访问联通的电影服务器就从WAN2联通线路去访问.



3. 作完以上配置后,所设定的对外连接要求,即会按照设定方式分流,不会因为网络运营商间互通的带宽很小,而产生无法连接的情况。用户可回到第1步的“端口状态”页,监察流量情况,这时就可发现看电信电影服务器就走电信,去联通电影服务器就走联通了呢!

网吧及企业都可使用这个方式,配置一个所有网络运营商都可通行无碍的互联网接入连接,再也不会发生电影服务器或游戏服务器不通的情况了。
