路由器桥接(WIFI无线中继)设置及摆放位置图解

WIFI实在好用,但它的波覆盖面小、穿透力很差。我们安装时要考虑波的衍射特点,装在衍射效果最佳的位置(居中,室外可绕,避开密封墙)。确实无法兼顾的地方,我们可通过另一个或者多个路由器桥接(WIFI无线中继),将WIFI信号延伸到需要的地方。下面以图文的方式按操作顺序介绍设置方法:



一、设置主路由器(图例为FAST牌子):

0.按常规的方式输入帐号,接通主路由器外网。

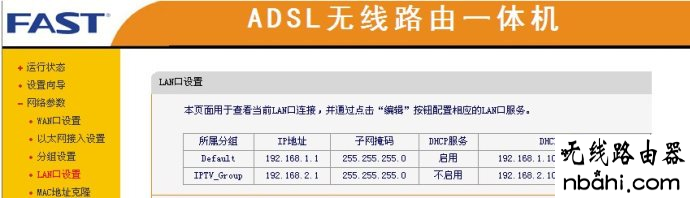

1. LAN口IP: 192.168.1.1 (保持默认设置)

路由器桥接,路由器,设置,WIFI无线中继,192.168.1.1 路由器,路由器密码设置,pppoe是什么,系统启动项设置,tplink设置密码

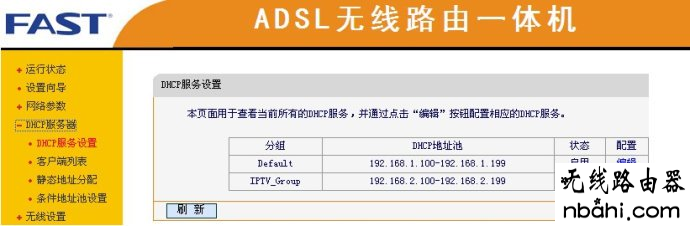

2. DHCP服务设置: 启用 (必须启用)



路由器桥接,路由器,设置,WIFI无线中继,192.168.1.1 路由器,路由器密码设置,pppoe是什么,系统启动项设置,tplink设置密码

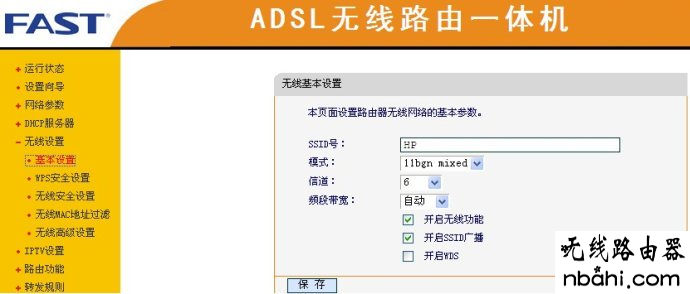

3. SSID号:HP (WIFI用户名,可改成易记的,默认也行。桥接路由器要扫描,选用个号)。

   信道:6  (用1或者11也行。桥接的从路由器要与这个信道一致)

   开始无线功能:打勾

   开启SSID广播:打勾

   开户WDS:不能打勾

   (保存)

路由器桥接,路由器,设置,WIFI无线中继,192.168.1.1 路由器,路由器密码设置,pppoe是什么,系统启动项设置,tplink设置密码

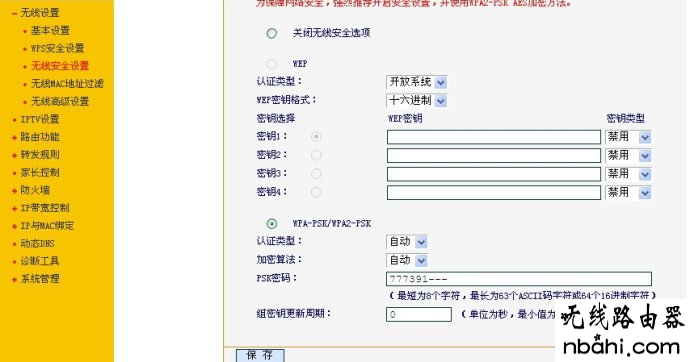

4.无线安全设置:选WPA-PSK/WPA2-PSK

  认证类型;自动

  加密算法:自动

  PSK密码:777391--- (WIFI密码,这4项设置必须与从路由器一致)

路由器桥接,路由器,设置,WIFI无线中继,192.168.1.1 路由器,路由器密码设置,pppoe是什么,系统启动项设置,tplink设置密码



5.保存,重启路由器。(必须重启才生效)



二、设置从路由器

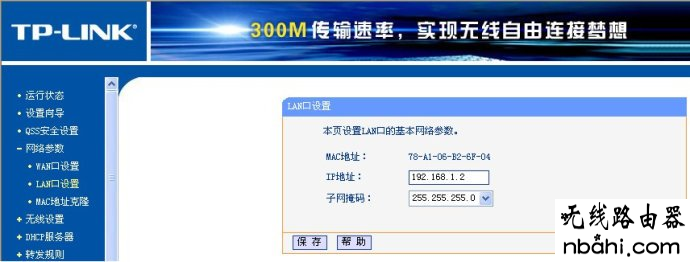

1. LAN口IP: 192.168.1.2 (必须修改LAN口IP地址,使其与主路由器不同,防止IP地址冲突)

路由器桥接,路由器,设置,WIFI无线中继,192.168.1.1 路由器,路由器密码设置,pppoe是什么,系统启动项设置,tplink设置密码

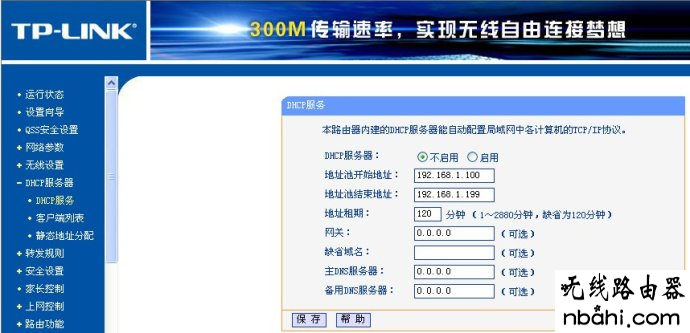

2. DHCP服务设置: 不启用 (从路由器必须关闭DHCP,由主路由器分配)

路由器桥接,路由器,设置,WIFI无线中继,192.168.1.1 路由器,路由器密码设置,pppoe是什么,系统启动项设置,tplink设置密码

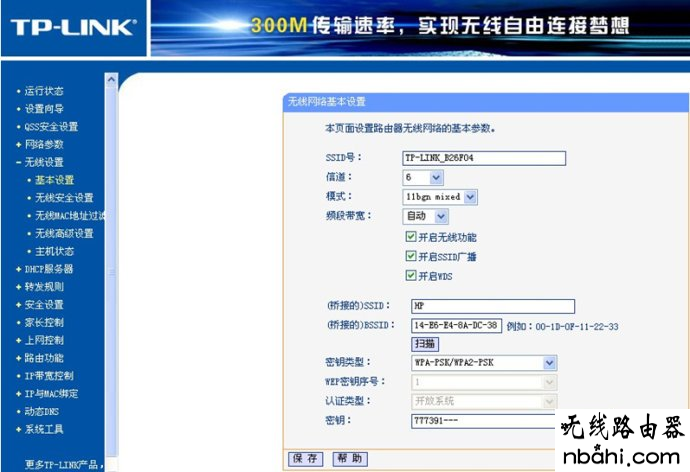

3. SSID号:TP-LINK_B26F04 (WIFI用户名,可改成易记的,默认也行。)

   信道:6  (用1或者11也行。与主路由器那个信道必须一致)

   开始无线功能:打勾

   开启SSID广播:打勾

   开户WDS:打勾

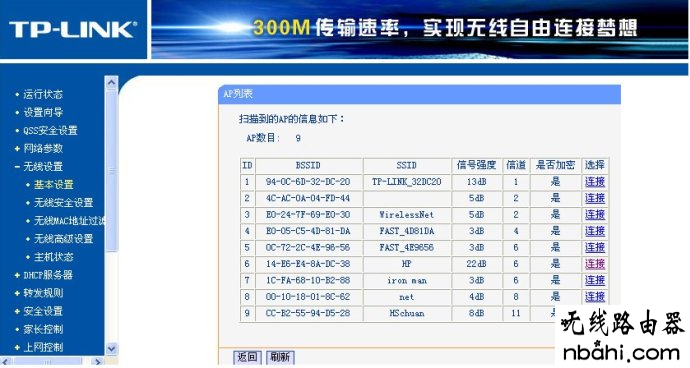

   击“扫描”,选SSID为HP的主路由器。

   输入主路由器那个密码:777391---

   (保存)

路由器桥接,路由器,设置,WIFI无线中继,192.168.1.1 路由器,路由器密码设置,pppoe是什么,系统启动项设置,tplink设置密码

路由器桥接,路由器,设置,WIFI无线中继,192.168.1.1 路由器,路由器密码设置,pppoe是什么,系统启动项设置,tplink设置密码

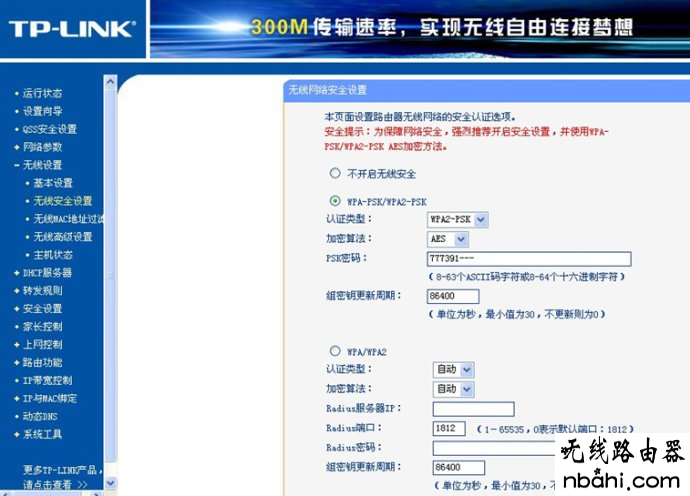

 4.无线安全设置:选WPA-PSK/WPA2-PSK

  认证类型;自动

  加密算法:自动

  PSK密码:777391---  (WIFI密码,此43项设置必须与主路由器一致。)



路由器桥接,路由器,设置,WIFI无线中继,192.168.1.1 路由器,路由器密码设置,pppoe是什么,系统启动项设置,tplink设置密码



5.保存,重启路由器。(必须重启才生效)

要保证主从路由器信号稳定,否则即使接收到从路由器的信号很强,网络也可以不稳定的。



三、更多的从路由也通过主路由传输信号的,因此主路由要居中兼顾。设置重复第二步就行,注意LAN口IP各异。避免冲突。

    电脑切换不同的路由器时,可能会出现DNS错误,将电脑的IP地址改设成“自动”或“手动”即可。



四、无线路由器摆放位置。

WIFI是较弱的无线电波,对土墙或楼层穿透力很差,但有衍射特点,开放区域半径可达150米左右。因此,我们安装时要综合考虑:一是平面区域居中,尽可能避开遮挡物件;二是纵向区域放中高位,靠近窗或楼梯,利用波的衍射,可传到楼上或者楼下。

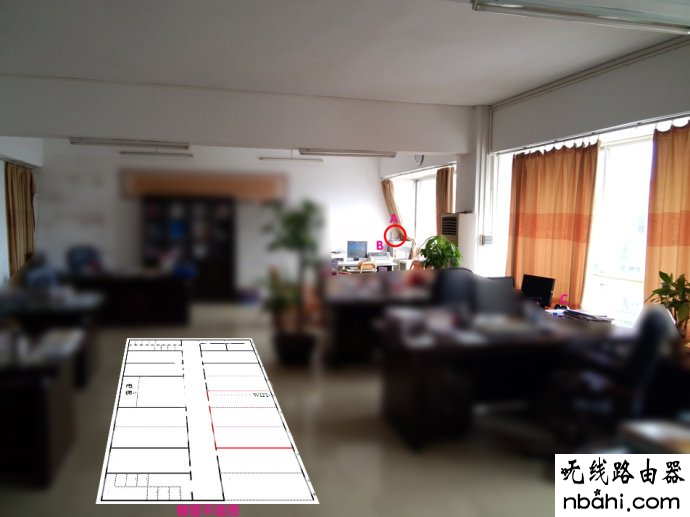

以下照片是七楼的一个办公室(桌椅经模糊处理),照片添加了楼层平面图,平面图的红色区域就是该办公室。路由器装在A位最好(背靠的墙是该层唯一的木板墙),七楼两边楼梯口的信号都较好,转角处就弱些。装在窗边,靠窗那支天线向外,四至十层楼同一边的办公室都能收到信号,楼下同一边一百多米外的开放区域都有信号。若装在B位或者C位,则七楼两边楼梯转角处就没信号了,原因是有显示屏、桌椅、柜、柱、窗台等遮挡。

安装时,可用手机查看信号强度,选择较佳的位置就行。
