Windows7系统下路由器拔号上网设置教程图解


本教程主要针对Windows7系统拔号上网该如何正确设置路由器,如果你是XP系统,请参考教程:TP-LINK 842N无线路由器设置
路由器设置主要分为4个步骤:

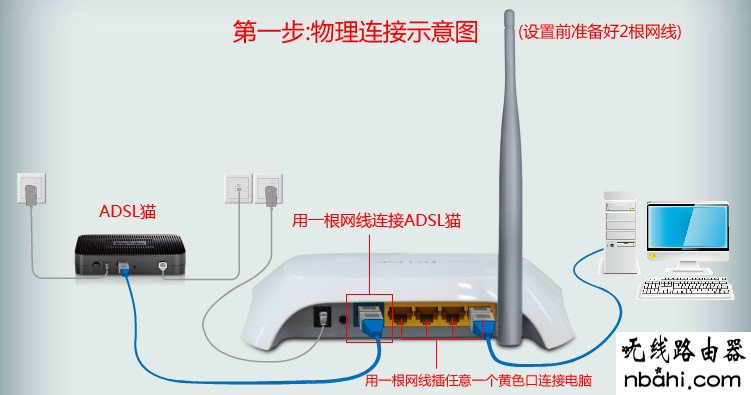

第一步,进行物理连接

第二步,设置电脑登陆路由器管理界面

第三步,设置路由器

第四步,设置电脑的无线连接

<详细操作请看下面>

Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

第二步 设置电脑登陆路由器管理界面

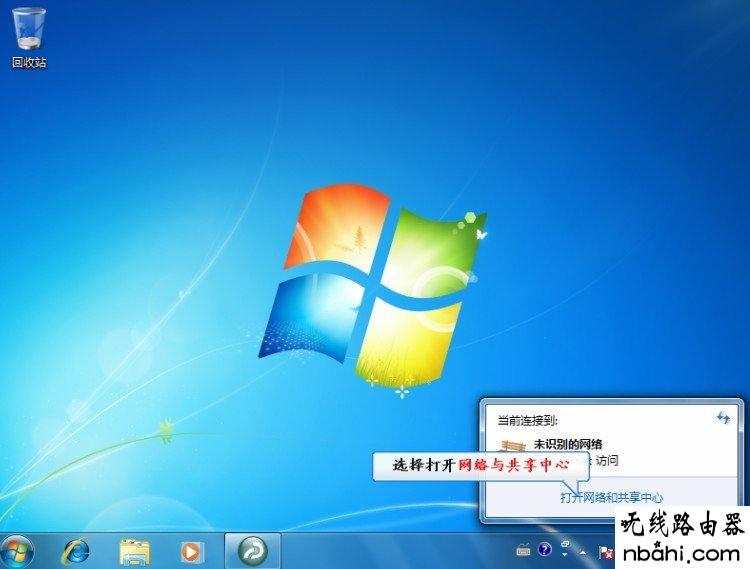

1、点击右下角网络连接图标 打开“网络和共享中心”
Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

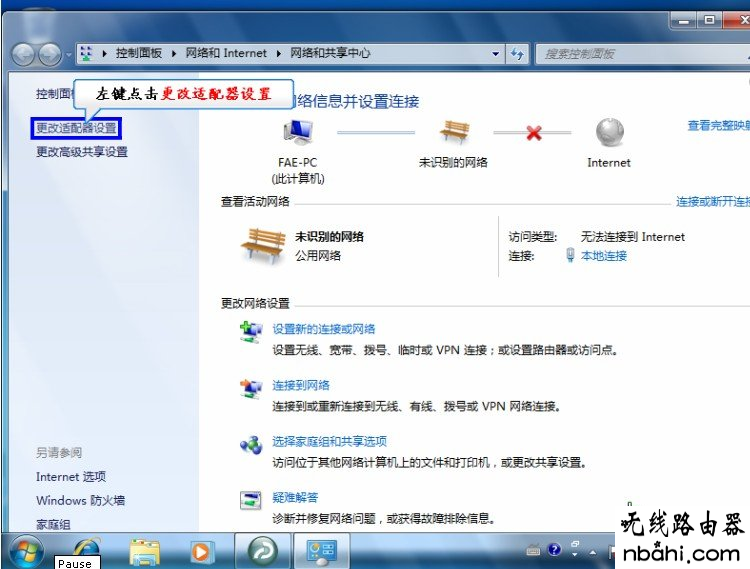

2、如下图左击“更改适配器设置”
Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

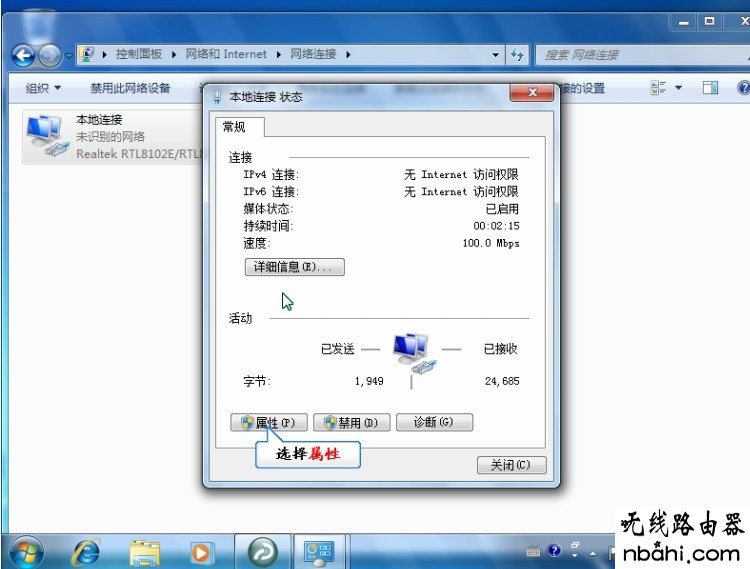

3、右击“本地连接”选择属性
Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

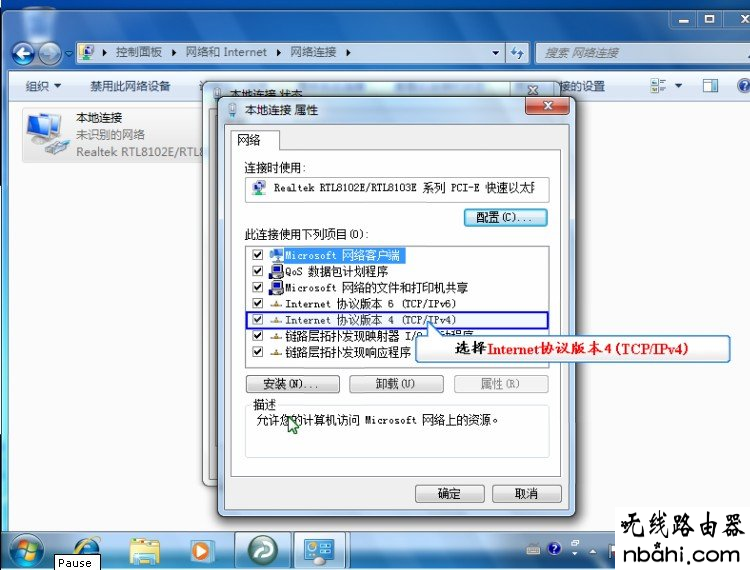

 4、双击如下图所示“Internet 协议 版本 4”
 Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

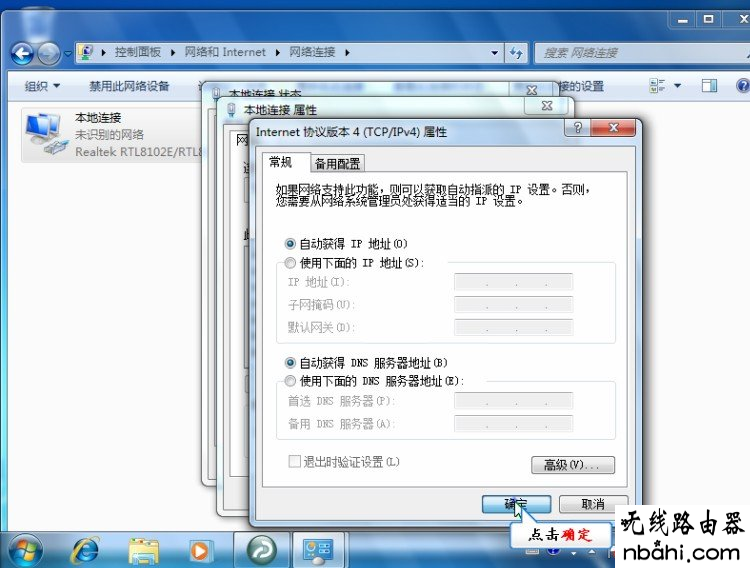

5、 全部改成"自动获得IP地址  自动DNS服务器地址"(如下图所示)然后全部确定后关闭对话框 Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

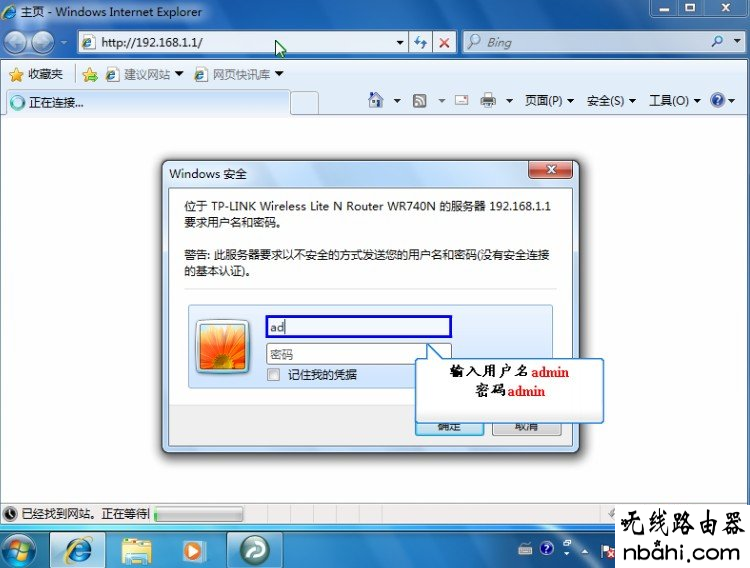

 6、最后打开一个IE浏览器 输入 192.168.1.1 回车进入如下图界面 最后输入口令与密码均为"admin"Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事
第三步:开始登陆路由器开始对路由器进行设置

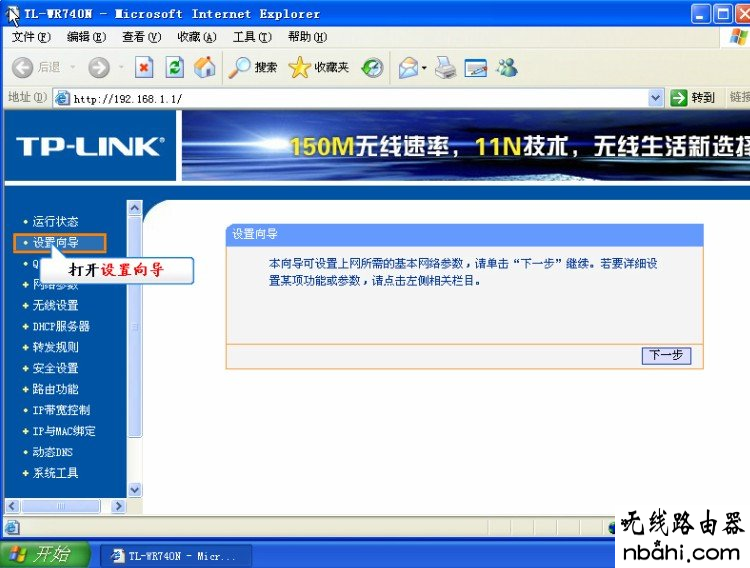

1、点击打开设置向导(如下图所示)
Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

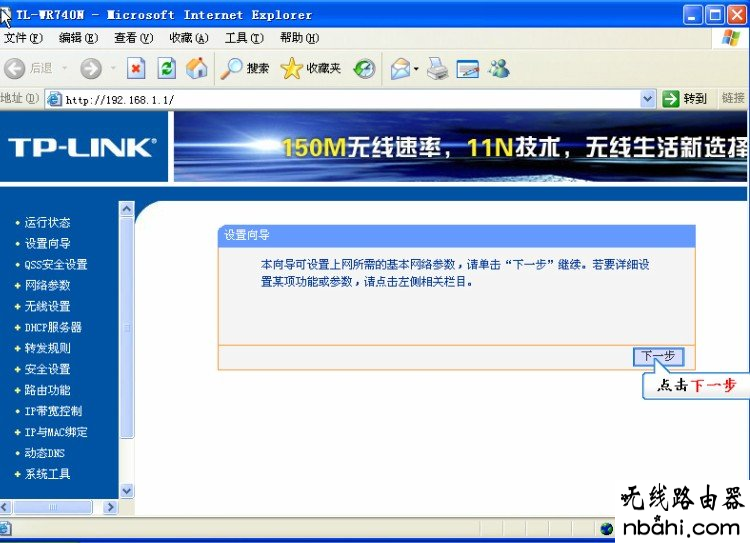

2、进入如下图界面直接点击下一步即可
Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

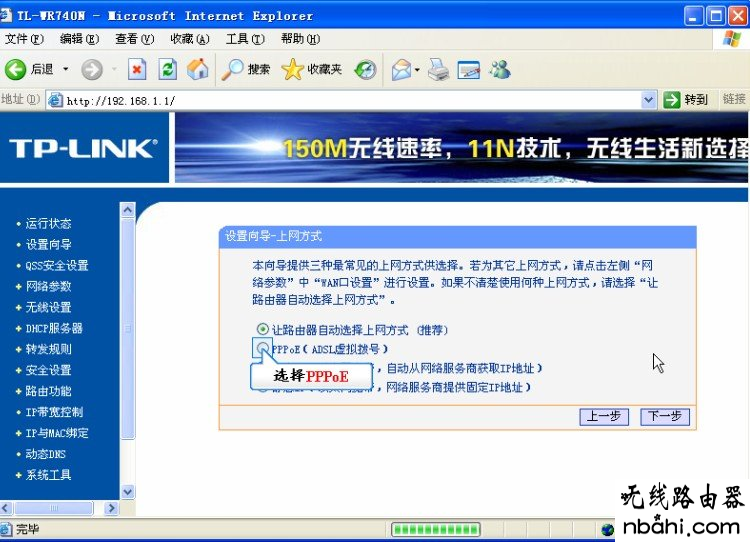

3、选择 PPPOE(ADSL虚拟拔号)此选项 点击下一步(如下图所示)

Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

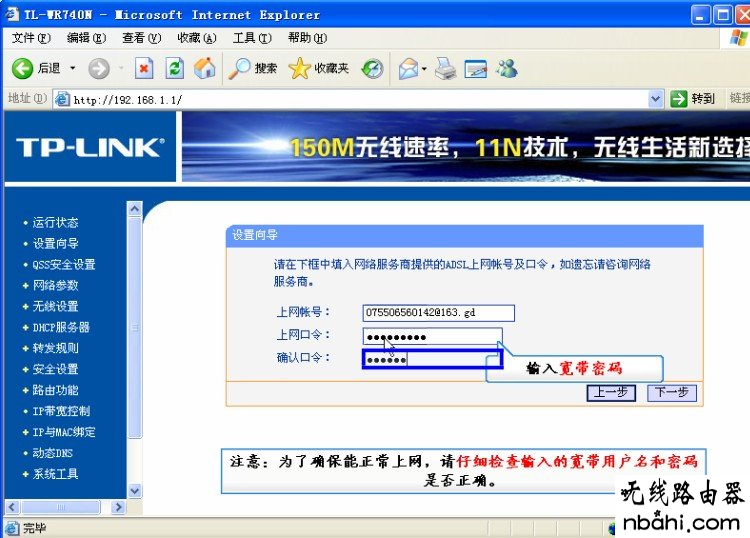

4、如下图的界面里输入您当时办理宽带获得的帐号和密码(一定要准确输入否则无法上网)Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

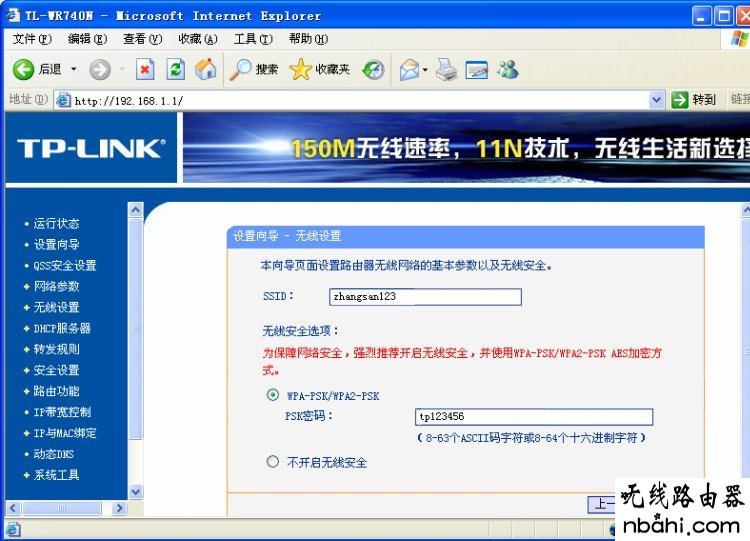

5、进入无线网络设置 (SSID:即为无线网络名称 只能用英文来命名、PSK密码即为无线网络密码 设置不少于8位英文+数字)Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

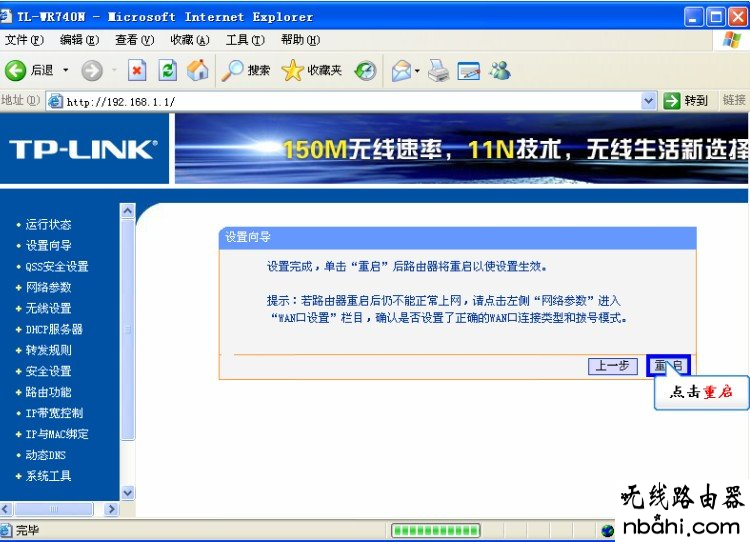

6、设置完成重启即可

Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

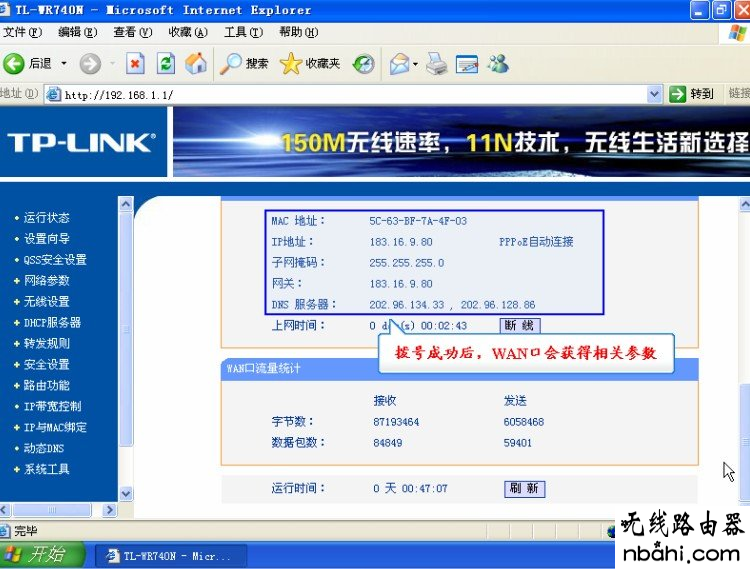

7、重启完之后回到主页面点击“运行状态”在此界面查看“WAN 口 ”是否有IP地址与DNS服务器
如果WAN口状态全部显示“0.0.0.0”那说明未设置好!正常情况严格按照上面的步骤做肯定能正常获取网络地址!!  如果设置不成请查看自己设置中是否有未按说明操作,恢复默认设置再试一次!!
Windows7,拔号上网,宽带连接错误651,wps是什么,路由器配置,开机启动项在哪里设置,网页打不开怎么回事

1、无线路由器设置好之后

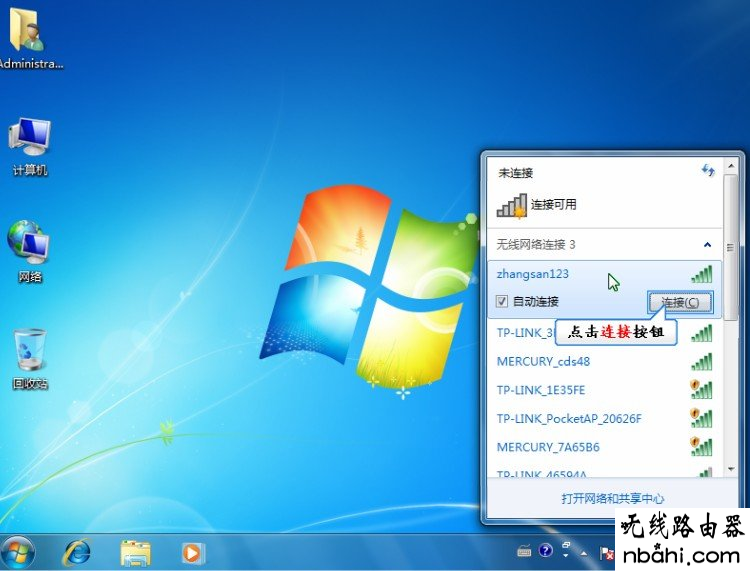

2、打开带无线网络功能的电脑、笔记本双击无线网络连接,即如下图音量控制旁边的图标
3、即可以找到自己的无线网络名称双击连接
4、输入密码即可上网了
