第1章 适用范围


本文档适用于磊科无线路由 NW614、NW714、NW715P、NW716,其他型号可参照设置。本文档以 NW714 为例。

第2章 串联设置


无线路由串联按功能可区分为两种连接方式:

1) Lan 接 Lan 连接(适用于要求所有电脑的 IP 在同一网段)

2) Lan 接 Wan 连接(适用于对 IP 地址无要求的网络)


2.1 Lan 接 Lan 连接设置


名词定义:

1) 将直接连接宽带的路由定义为 R1;

2) 将需要串联到当前网络中的路由定义为 R2。



具体的设置步骤如下:

1. 接通 R2 电源,找一根网线从电脑连接到 R2 的任意 Lan 口;

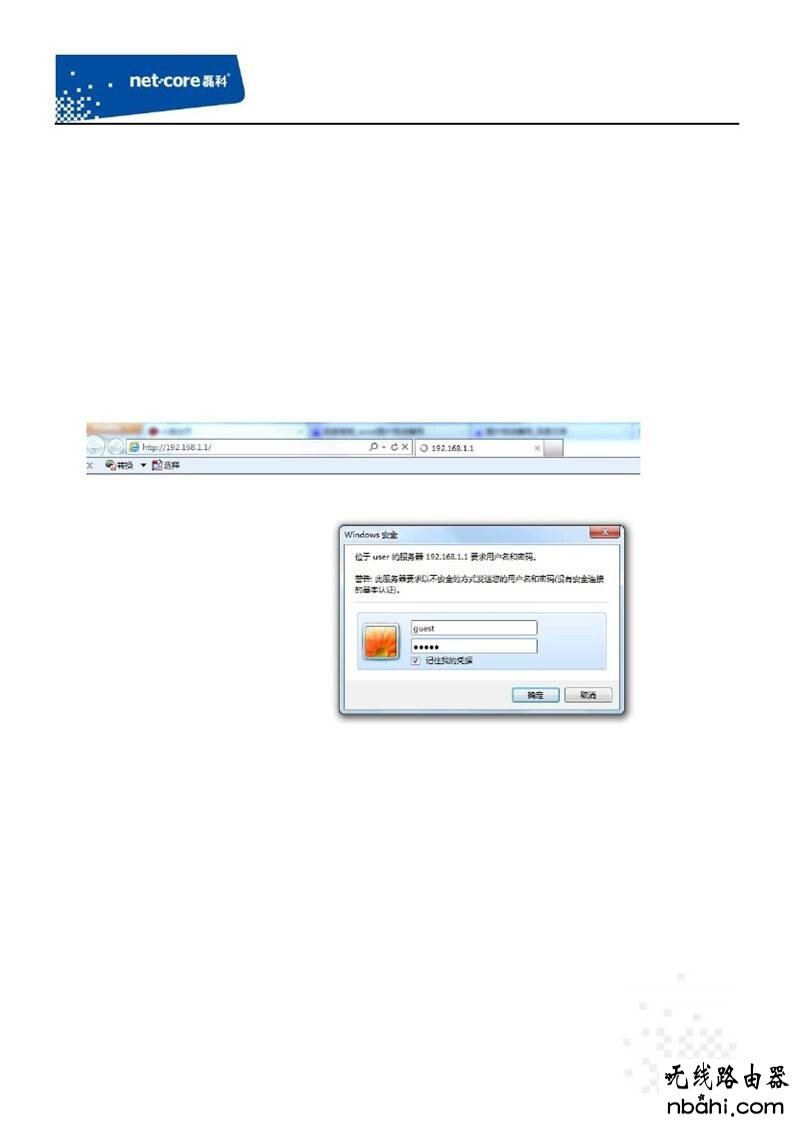

2. 在电脑上打开浏览器,在地址栏输入 192.168.1.1,回车后进入路由器登录界面;



路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n

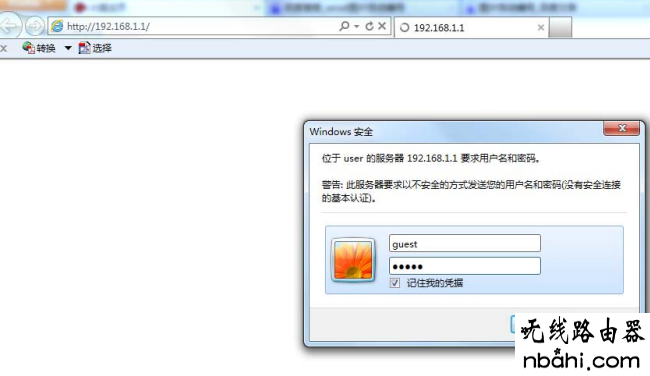

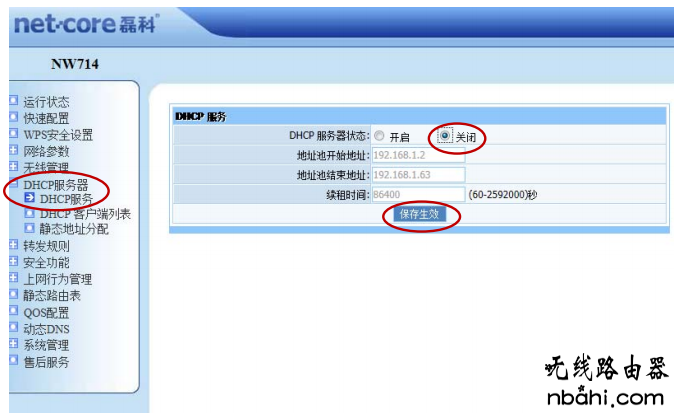

3. 在登陆框输入默认的用户名和密码 guest 后,进入到路由器的管理页面,点击 DHCP 服务器并选择第一项 DHCP 服务,选择关闭 DHCP 服务并保存生效。

路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n

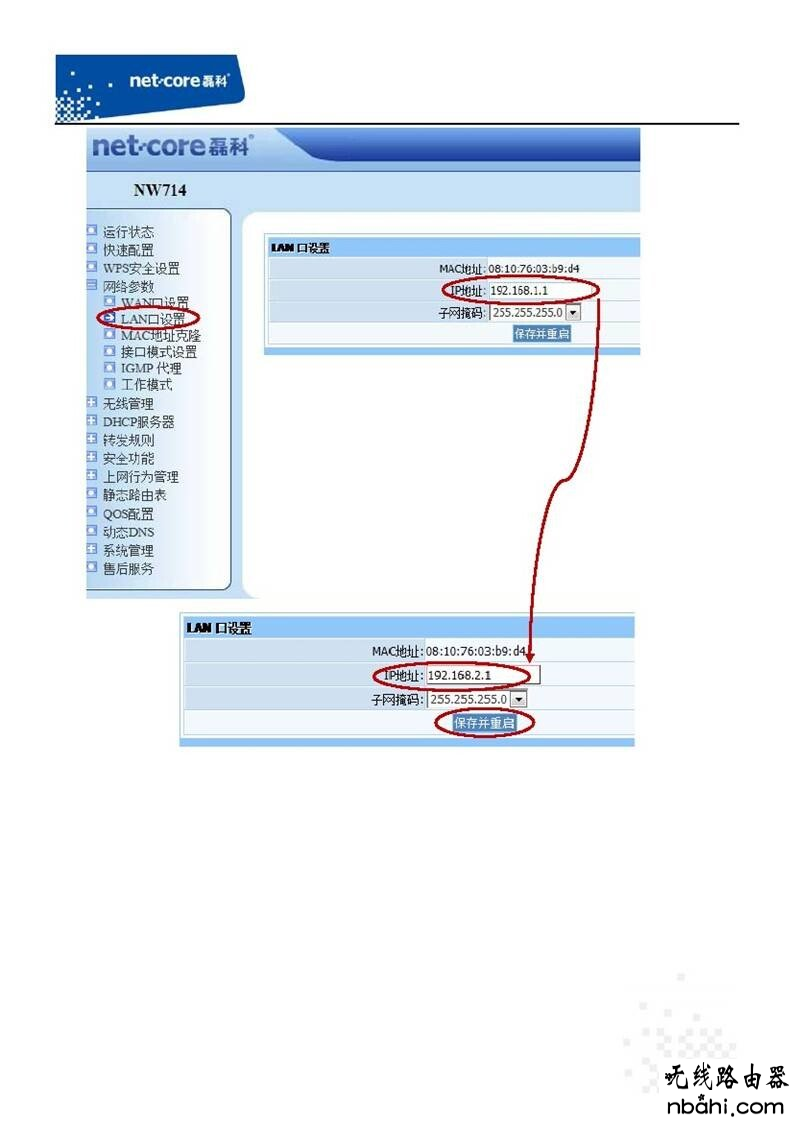

4. 点击“网络参数”,选择“LAN 口设置”,将默认的 IP 地址修改为和 R1 内网不在同一网段(例如:R1 的 IP 为 192.168.1.1,则将 R2 修改为 192.168.2.1),然后点击“保存并重启”  。

路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n

5. 等待 R2 重启以后,再找一根网线从 R1 的任意 Lan 口连接到 R2 的任意 Lan 口。

6. 接线完成以后检查电脑能不能上网,如果能上网则配置完成。若不能上网则参照第三章排除故

障。



2.2 Lan 接 Wan 连接设置


名词定义:

1) 将直接连接宽带的路由定义为 R1;

2) 将需要串联到当前网络中的路由定义为 R2。



具体的设置步骤如下:

1. 接通 R2 电源,找一根网线从电脑连接到 R2 的任意 Lan 口;

2. 在电脑上打开浏览器,在地址栏输入 192.168.1.1,回车后进入路由器登录界面;

路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n

3. 在登陆框输入默认的用户名和密码 guest 后,进入到路由器的管理页面。

路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n

4. 点击“网络参数”,选择“LAN 口设置”,将默认的 IP 地址修改为和 R1 内网不在同一网段(例如:R1 的 IP 为 192.168.1.1,则将 R2 修改为 192.168.2.1),然后点击“保存并重启”。

路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n

5. 等待 R2 重启以后,再找一根网线从 R1 的任意 Lan 口连接到 R2 的 Wan 口。

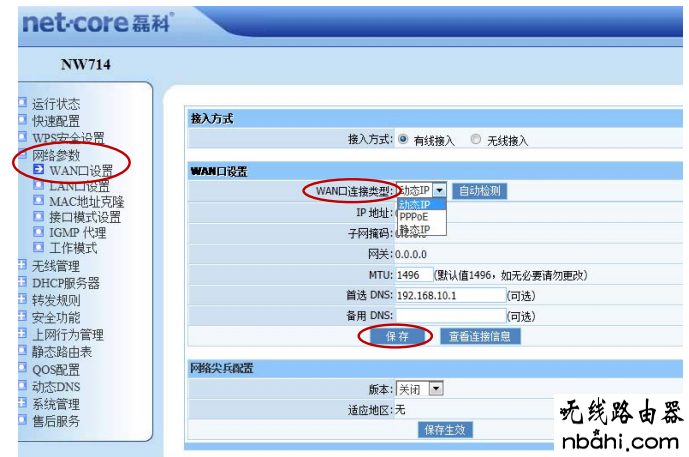

6. 连线完成以后,在电脑上打开浏览器输入 192.168.2.1,参照步骤 2 的设置进入到路由器的管理页面。然后依次点击“网络参数”—“WAN 口设置”,将下图所示的“WAN 口连接类型”选为“动态 IP”并点击“保存”。

路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n

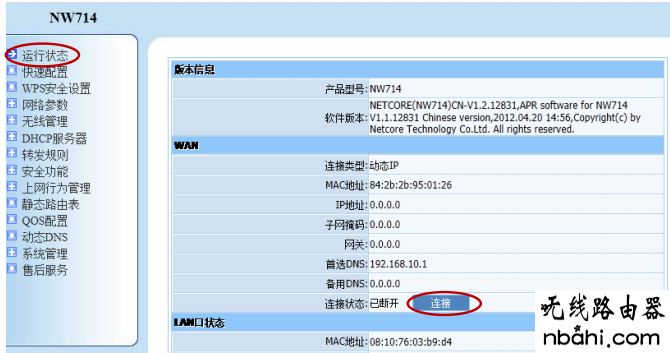

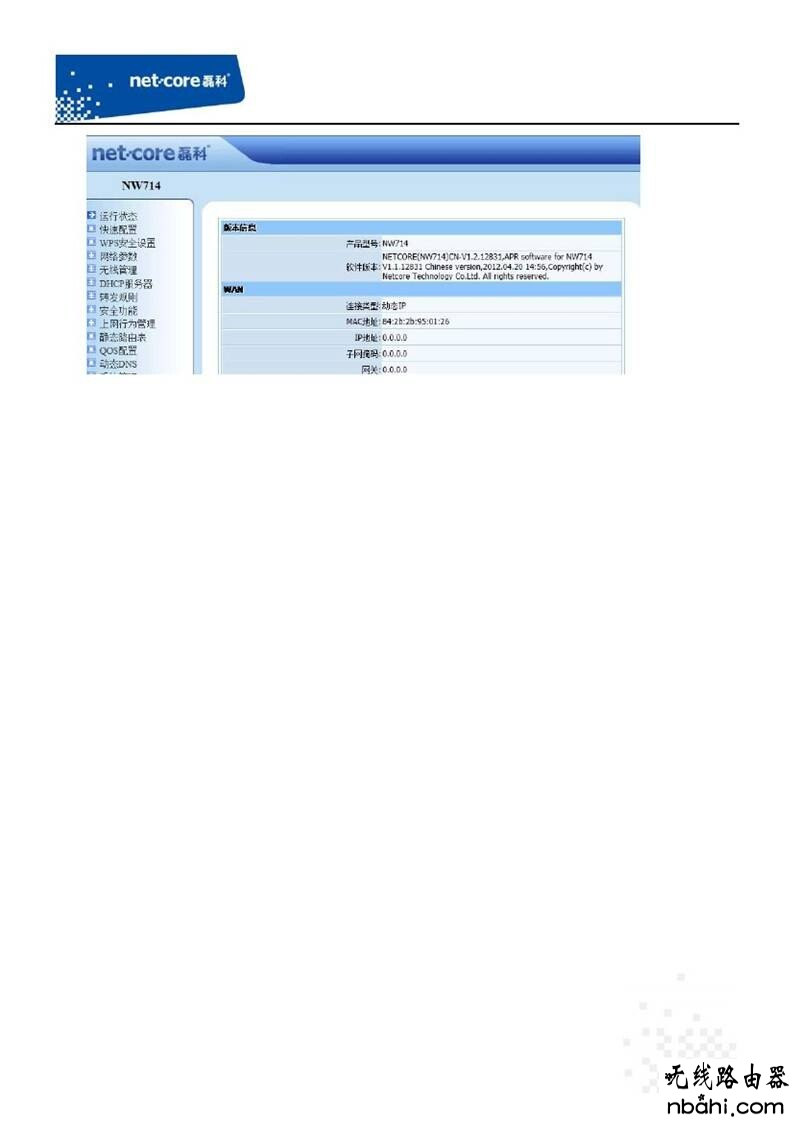

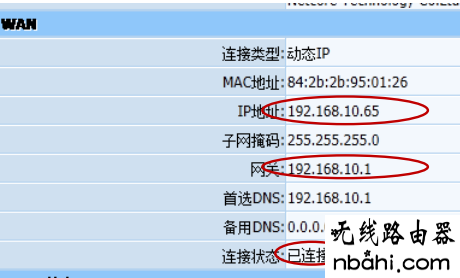

7. 点击“运行状态”查看 WAN 信息,点击“连接”并观察 WAN 口是否能获取到 IP 地址。若能获取到 IP 地址则设置完成,若不能则参照第三章排除故障。

路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n
路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n

第3章 常见连接错误处理

问题一. 电脑连接路由器以后不能登录管理页面?

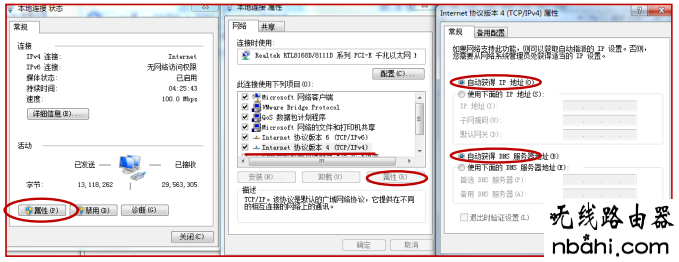

答:检查电脑的 IP 地址是否为自动获取,如果不是自动获取则修改为自动获取。

路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n

问题二. 已经是选择自动获得 IP 地址但不能登录路由器?

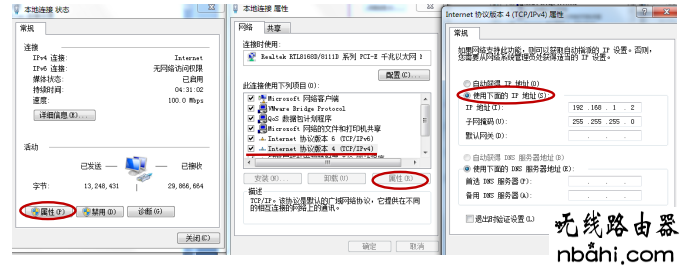

答:尝试手动填写与路由器在同一网段的 IP 地址(例如:路由 IP 为 192.168.1.1,则填写 IP 地址为 192.168.1.2),如下图示例。如果还是不能登录,则检查网线是否已经损坏,可尝试更换网线。

路由器,磊科,http 192.168.1.1 登陆,路由器的用户名和密码,水星mw300r,如何设置无线路由,tl-wr710n

问题三. 在 lan 接 wan 的设置中,R2 的 wan 口无法获取 IP 地址?

答:通过以下方式检查:

1、 检查网线是否已经损坏;

2、 检查 R2 的 wan 口灯是否闪烁;

3、 将该网线从 R1 直接接到电脑上,观察电脑能否获取 IP 地址。
